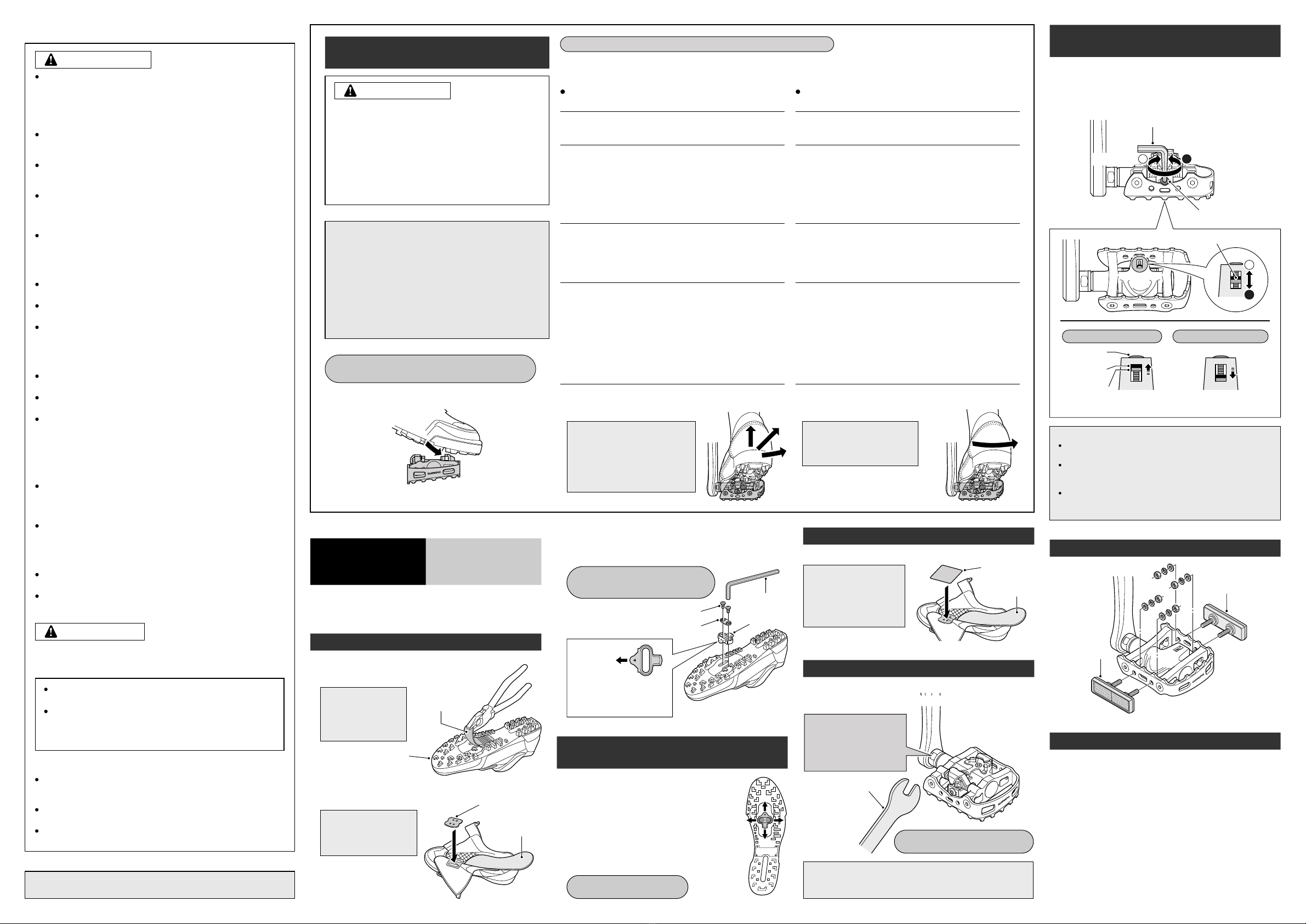

1839-shimano-pd-m324-manual page 3
Plantilla
Sello a prueba
de agua
Posición más fuerte Posición más débil
Ajuste de la tensión del resorte de
la fijación
Ajuste de la posición del sistema
de fijación
Para encajar los sistemas de fijación
en los pedales
R
1
2
Perno de ajuste
R
Indicador de tensión
1
2
NOTA:
ASEGURESE DE LEER Y SEGUIR CUIDADOSAMENTE LAS
ADVERTENCIAS ANTERIORES.
Si no se siguen cuidadosamente las advertencias, sus
zapatillas podrían no salirse de los pedales cuando lo
desee o podrían salirse inesperada o accidentalmente, y
sufrir heridas graves.
Antes de montar en la bicicleta, verifique que no haya juego o
flojedad en la conexión. También, asegúrese de volver a apretar
las bielas y los pedales en intervalos periódicos.
Además, si el rendimiento de pedaleo no parece normal, verifique
eso una vez más.
Las partes no tienen garantía contra el desgaste natural o el
deterioro resultante del uso normal.
Información de seguridad general
Los pedales SPD fueron diseñados de manera que pueda
soltarlos cuando lo desee. No fueron diseñados para que se
suelten automáticamente en casos como cuando se cae de la
bicicleta. Esta es una medida de seguridad para evitar que
pierda el equilibrio y caiga de la bicicleta debido a que sus pies
se sueltan accidentalmente de los pedales.
Calce siempre zapatillas SPD junto con este producto. Una
zapatilla de otra marca puede quedar atrapada en el pedal o, al
contrario, puede soltarse sorpresivamente durante el pedaleo.
Utilice sólo los sistemas de fijación de Shimano (SM-SH51/ SM-
SH52 / SM-SH55 / SM-SH56) y apriete bien los pernos de montaje
a las zapatillas.
Antes de empezar a andar usando estos pedales y zapatillas,
asegúrese de comprender bien el funcionamiento del
mecanismo que permite encajar y soltar los pedales y los
sistemas de fijación (zapatillas).
Antes de andar en la bicicleta usando estos pedales y
zapatillas, aplique los frenos, apoye un pie en el suelo y
practique el método para encajar y soltar la zapatilla del pedal,
hasta que los movimientos sean naturales y no requieran un
esfuerzo conciente.
Al principio ande sólo sobre superficies planas, hasta haberse
acostumbrado a encajar y soltar las zapatillas de los pedales.
Antes de montar la bicicleta, ajuste la tensión del resorte de los
pedales de acuerdo a su forma de pedalear.
Al andar lentamente o cuando exista la posibilidad de que deba
de parar, (por ejemplo, al dar una vuelta en U, al llegar a una
intersección, al andar cuesta arriba o dar una curva ciega),
suelte antes sus zapatillas del pedal de manera de poder apoyar
el pie en el piso cuando lo desee.
Afloje la tensión del resorte de la fijación cuando las
condiciones del camino sean malas.
Mantenga los sistemas de fijación y la fijación limpios para que
pueda encajar y soltar correctamente el pie del pedal.
Debe revisar por desgastes periódicamente los sistemas de
fijación. Cambie los sistemas de fijación si están desgastados.
Toda vez que se cambien los sistemas de fijación y antes de
andar en la bicicleta debe verificar la tensión del resorte. Si no
mantiene sus zapatillas y sistema de fijación en buen estado,
soltarse y encajarse en los pedales puede resultar impredecible
o difícil, lo que puede resultar en heridas graves.
Asegúrese de colocar reflectores en la bicicleta cuando conduzca
durante la noche. No continúe conduciendo su bicicleta si los
reflectores están sucios o dañados, de lo contrario podría resultar
más difícil que los vehículos que vienen de frente lo vean.
Obtenga y lea cuidadosamente las instrucciones de servicio
antes de instalar las partes. Las partes flojas, desgastadas o
dañadas pueden causarle heridas graves al ciclista.
Recomendamos especialmente usar sólo partes de repuesto
genuinas Shimano.
Si tiene alguna duda sobre los pedales, consulte con un
concesionario profesional.
Lea estas instrucciones de servicio técnico cuidadosamente, y
manténgala en un lugar seguro para futuras consultas.
Par de apriete:
5 – 6 N·m {50 – 60 kgf·cm}
Para soltar los sistemas de fijación de los pedales
El sello a prueba de agua
que es necesario para
realizar este paso es
suministrado con las
zapatillas Shimano.
Nota:
Este paso podría no
ser necesario
dependiendo del tipo
de zapatillas.
Nota:
Saque la plantilla y coloque una tuerca para el sistema de fijación,
en los orificios ovalados.
Tipos de sistemas de fijación y
usos de los pedales
Sello a prueba de agua
Saque la plantilla y coloque el sello a prueba de agua.
Cambio del sistema de fijación
Los sistemas de fijaciones se desgastan con el tiempo y deben ser
cambiados periódicamente. Los sistemas de fijaciones deben ser
cambiados cuando se vuelve difícil soltarse, o se comienzan a soltar
con mucho menos esfuerzo que cuando eran nuevos.
El sistema de fijación se puede desplazar 20 mm a lo
largo de la zapatilla y 5 mm a lo ancho.
Una vez apretado provisoriamente el sistema de
fijación, practique encajando y soltando el pie del
pedal, un pie a la vez. Ajuste la posición del sistema
de fijación en la posición que le resulte más cómoda.
Una vez instalado el sistema de fijación en su
posición óptima, apriete firmemente los pernos de
montaje del sistema de fijación, con una llave Allen
de 4 mm.
En la suela de la zapatilla, coloque el sistema de fijación y un
adaptador del sistema sobre los orificios. Los sistemas de fijación
son los mismos para ambos pedales. Apriete provisoriamente los
pernos de montaje del sistema de fijación.
Par de apriete provisoria de los
pernos de montaje del sistema
de fijación: 2,5 N·m {25 kgf·cm}
Coloque la parte triangular
del sistema de fijación
hacia la punta de la
zapatilla.
Adelante
Nota:
Para evitar la liberación accidental, asegúrese que la todas las
tensiones de los resortes han sido ajustadas adecuadamente.
Las tensiones de los resortes deben ser iguales para los
pedales derecho e izquierdo. Si no son iguales, le podría
resultar difícil al ciclista encajar y soltarse de los pedales.
Si el perno de ajuste está completamente fuera de la placa del
resorte, será necesario desarmar y volver a armar. Si esto
ocurriera, consulte por ayuda a un concesionario profesional.
Presione los sistemas de fijación en los pedal en un movimiento
hacia adelante y hacia abajo.
No use los pedales ni los sistemas de fijación de
manera diferente a la descripta en estas instrucciones
de servicio. Los sistemas de fijación fueron diseñados
para encajar y soltar de los pedales cuando los
sistemas de fijación y los pedales estén mirando hacia
adelante.
Lea a continuación las instrucciones para instalar los
sistemas de fijación.
EL NO TENER EN CUENTA ESTAS INSTRUCCIONES
PODRIA RESULTAR EN ACCIDENTES SERIOS.
Existen sistemas de fijación de modo de liberación
sencillo (SM-SH51/ SM-SH52) y sistemas de fijación de
modo de liberación múltiple (SM-SH55 / SM-SH56)
disponibles para usar con estos pedales.
Cada tipo de sistema de fijación tiene sus propias
características distintivas, por lo tanto asegúrese de
leer cuidadosamente las Instrucciones de servicio y
seleccione el tipo de sistema de fijación que esté más
de acuerdo a su estilo de conducción y las condiciones
del terreno y condiciones de conducción que
encuentre.
El método para soltar el pie de los pedales depende de los sistemas de fijación utilizados.
(Confirme el número de modelo y el color de sus sistemas de fijación y elija el método para soltar que corresponda al
sistema instalado.)
En el modo de liberación múltiple,
practique soltando los pies de los
pedales hasta que se acostumbre
a esta técnica. Para soltar la
zapatilla levantando el talón se
necesita práctica.
Nota:
Practique soltando los pies de
los pedales hasta que se
acostumbre a esta técnica.
Nota:
Suelte los sistemas de fijación de los pedales
girando los talones hacia afuera.
Suelte los sistemas de fijación de los pedales girando
los talones hacia afuera en cualquier sentido.
Los sistemas de fijación pueden ser soltados girando en cualquier
dirección.
Debido a que los sistemas de fijación también pueden ser soltados
levantando su tobillo, pueden soltarse accidentalmente al hacer
fuerza hacia arriba en los pedales.
Estos sistemas de fijación no deben ser usados para estilos de
conducción que tenga que ver con levantar los pedales u otras
actividades como saltar, en que las fuerzas de tironeo sean
aplicadas a los pedales causando que los sistemas se suelten de
los pedales.
A pesar de que los sistemas de fijación pueden ser soltados girando
los tobillos en cualquier dirección o levantándolos, no necesaria-
mente se soltarán si pierde el equilibrio.
De la misma manera, en los lugares y las condiciones donde pueda
parecer que va a perder el equilibrio, asegúrese que dispone de
suficiente tiempo como para primero soltar los sistemas de fijación.
Si los sistemas de fijación se sueltan accidentalmente, se podría
caer de la bicicleta y herirse de gravedad.
Si las características de los sistemas de fijación de modo de
liberación múltiple no son comprendidas correctamente y si no son
usados correctamente, se pueden soltar accidentalmente con una
frecuencia mayor que los sistemas de fijación de modo de liberación
sencillo.
Puede evitar que esto ocurra ajustando la cantidad de fuerza
necesaria para soltar los sistemas de fijación, y deberá practicar
hasta que se haya acostumbrado a la cantidad de fuerza y el ángulo
necesario para soltar los sistemas de fijación.
Podrá llevar el pedal hacia arriba usando su fuerza, debido que el
sistema no se soltará a menos que gire el tobillo hacia afuera.
Los sistemas de fijación no se soltarán si pierde el equilibrio.
De la misma manera, en los lugares y las condiciones donde pueda
parecer que va a perder el equilibrio, asegúrese que dispone de
suficiente tiempo como para primero soltar los sistemas de fijación.
Cuando pedalea vigorosamente, su tobillo puede inadvertidamente
torcerse hacia afuera y hacer que el sistema de fijación se suelte
accidentalmente. Si el sistema de fijación se suelta accidentalmente,
podría caer de la bicicleta y sufrir heridas graves.
Puede evitar que esto ocurra ajustando la cantidad de fuerza
necesaria para soltar los sistemas de fijación, y deberá practicar
hasta que se haya acostumbrado a la cantidad de fuerza y el ángulo
necesario para soltar los sistemas de fijación.
Estos sistemas de fijación se sueltan sólo cuando se gira el tobillo
hacia afuera.
No se soltarán si el tobillo se gira en cualquier otra dirección.
SM-SH51/ SM-SH52 (negro /accesorio opcional)
Sistemas de fijación de modo de liberación sencillo:
SM-SH55 (plateado) / SM-SH56 (dorado /plateado)
Sistemas de fijación de modo de liberación múltiple:
Modo de liberación sencilloModo de liberación múltiple
Cubierta de caucho de los
orificios de montaje del
sistema de fijación
Zapatilla SPD
Tuerca del sistema
de fijación
Plantilla
SM-SH51
SM-SH51
Llave Allen de
4 mm
Pernos de montaje del sistema de fijación
Adaptador de sistema de fijación
Sistema de fijación
SM-SH51
La fuerza del resorte se ajusta mediante los pernos de ajuste. Los
pernos de ajuste se encuentran detrás de cada fijación, y exista un
perno de ajuste en cada pedal. Iguale las tensiones de los resortes
consultando los indicadores de tensión y contando el número de
vueltas de cada perno de ajuste. La tensión del resorte puede ser
ajustada en tres pasos para cada giro del perno de ajuste.
Este paso podría no ser
necesario dependiendo
del tipo de zapatillas.
Nota:
Instalación de los reflectores
(opcional)
Instalación de los pedales en las bielas
Estos pedales pueden ser usados con fijaciones de punta, pero
las fijaciones de punta deben ser desmontadas cuando los
pedales sean usados como pedales SPD.
Estos pedales tienen una cara que funciona como SPD y otra cara
que es normal.
R
R
R
BS612/2
TPP30
1
B
4048
CATEYERR-0223
BS612/2
TPP30
1
B
4048
CATEYERR-0223
Reflector
Reflector
Utilice un par de alicates o herramienta similar para sacar
la cubierta de caucho y que se vean los orificios de
montaje del sistema de fijación.
Instalación de los sistemas de fijación
ADVERTENCIA
– Para evitar heridas serias:
ADVERTENCIA
– Para evitar heridas serias:
PRECAUCION
Si el indicador de tensión se encuentra en la posición más
fuerte o más débil, no gire más el perno de ajuste.
Perno de ajuste
Indicador de
tensión
Placa de resorte
Nota: Las especificaciones pueden cambiar por mejoras sin previo aviso. (Spanish)
15
R
Llave de 15 mm
Instale el pedal en la
biela de acuerdo al
código
R: Pedal derecho
L: Pedal izquierdo
Par de apriete:
35 – 55 N·m {350 – 550 kgf·cm}
Use una llave de 15 mm para instalar los pedales en las bielas. El
pedal de la derecha tiene rosca a la derecha y el pedal de la izquierda
tiene rosca a la izquierda.
Aumenta
Disminuye
1.
2.
2.
1.
3.
Instrucciones de servicio técnico
Llave Allen de 3 mm
SI-41N0G-001
PD-M324
Pedales SPD
Una llave Allen de 6 mm no puede suministrar una suficiente par
de apriete. Asegúrese siempre de usar una llave de 15 mm.
Nota:

Ventajas y Desventajas

Ventajas

  • Diseño de doble cara: enganche SPD en un lado y plataforma plana en el otro para versatilidad.
  • Acepta múltiples tipos de calas Shimano (liberación simple y múltiple) para adaptarse a la preferencia del ciclista.
  • Tensión del muelle y posición de la cala ajustables para un ajuste personalizado y mayor seguridad.
  • Construcción duradera con mantenimiento simple: sello impermeable y calas reemplazables.
  • Opción asequible y fácil de usar para desplazamientos y ciclismo recreativo.
VS

Desventajas

  • Las calas de liberación múltiple pueden desengancharse inesperadamente si no se entienden y ajustan correctamente.
  • Requiere práctica para dominar el enganche y la liberación; no es ideal para principiantes que no entrenen.
  • Algunas instalaciones o el desmontaje completo pueden necesitar asistencia profesional.
  • El desgaste de las calas provoca liberaciones impredecibles si no se inspeccionan y reemplazan regularmente.
  • El montaje correcto necesita una llave de 15 mm; la llave Allen de 6 mm es insuficiente para montar pedales.

Haz una Pregunta

Manual.ly information here
0/1000

¿Recomiendas PD-M324?

Preguntas frecuentes

A

PD-M324 acepta calas Shimano SM-SH51, SM-SH52 (liberación simple) y SM-SH55, SM-SH56 (liberación múltiple). Elija liberación simple para una retención predecible o liberación múltiple para un desenganche más fácil y multidireccional, y practique la que seleccione.

¿Esta respuesta fue útil?

A

Use una llave de 15 mm para montar los pedales: el pedal derecho tiene rosca a derechas, el izquierdo tiene rosca a izquierdas. El par de apriete para el montaje es 5–6 N·m (43–52 in·lbs). Siempre confirme las roscas y el par para evitar que se aflojen mientras conduce.

¿Esta respuesta fue útil?

A

Coloque las calas dentro de un rango de 20 mm en sentido longitudinal y 5 mm en lateral. Apriete provisionalmente los tornillos de montaje, practique enganchar/desenganchar, refine la posición y luego apriete los tornillos con una llave Allen de 4 mm. Ajuste la tensión del muelle mediante los tornillos de ajuste bajo la placa y iguale izquierda/derecha usando los indicadores de tensión.

¿Esta respuesta fue útil?

A

Reemplace las calas cuando la liberación se vuelva difícil o visiblemente más suelta que una nueva (indicando desgaste). Mantenga calas y fijaciones libres de suciedad, inspeccione regularmente y vuelva a apretar los tornillos de montaje periódicamente. Use piezas de recambio genuinas Shimano y los lubricantes recomendados para un mejor rendimiento.

¿Esta respuesta fue útil?

A

No. Las calas de liberación múltiple pueden desengancharse con fuerzas hacia arriba; evite usar PD-M324 en estilos que impliquen tirar hacia arriba o saltos. Use calas de liberación simple si necesita mayor retención y siempre practique la técnica de liberación primero.

¿Esta respuesta fue útil?

A

Sí, estos pedales pueden equiparse con jaulas de puntera, pero las jaulas deben quitarse cuando se usan los pedales como SPD. El PD-M324 es de doble cara (SPD y estándar), por lo que la configuración depende de sus necesidades de conducción.

¿Esta respuesta fue útil?

A

Necesita una llave de 15 mm para montar los pedales en las bielas y una llave Allen de 4 mm para apretar los tornillos de montaje de las calas. No confíe en una llave Allen de 6 mm para montar pedales; no puede alcanzar el par de apriete suficiente.

¿Esta respuesta fue útil?

Producto Descripción

Product pic

Manual de Pedales Shimano PD-M324

Los pedales Shimano PD-M324 combinan durabilidad práctica con un rendimiento SPD fiable para ciclistas recreativos y desplazamientos. Estos pedales de doble cara presentan una superficie de enganche SPD en un lado y una plataforma plana en el otro, ofreciendo versatilidad para ciclistas que alternan entre rendimiento con calas y uso informal. El PD-M324 pone énfasis en la seguridad del usuario, la ajustabilidad y la facilidad de mantenimiento, manteniéndose asequible y sencillo de usar.

Diseño y características

Construido con un cuerpo robusto y un eje roscado estándar (pedal derecho con rosca a derechas, pedal izquierdo con rosca a izquierdas), el PD-M324 acepta calas Shimano (SM-SH51/SM-SH52/SM-SH55/SM-SH56) y puede equiparse con jaulas de puntera opcionales cuando no se usa como SPD. Use una llave de 15 mm para montar los pedales y observe el par de apriete especificado (5–6 N·m). Se proporciona un sello impermeable para zapatos compatibles y se incluyen pasos de mantenimiento simples para instalar calas y sellos.

La selección de calas es importante: las calas de liberación simple (SM-SH51/SM-SH52) se liberan solo con una torsión del talón hacia afuera, mientras que las calas de liberación múltiple (SM-SH55/SM-SH56) permiten la liberación en múltiples direcciones y mediante elevación del talón. Cada tipo de cala tiene ventajas y desventajas: la liberación simple ofrece una retención más predecible; la liberación múltiple facilita el desenganche pero puede soltarse de forma accidental si no se entiende y ajusta correctamente.

Seguridad y ajuste

La seguridad es un foco principal. El manual enfatiza practicar el enganche y la liberación antes de circular, probar en terreno nivelado y ajustar la tensión del muelle según las condiciones de conducción. Mantenga las calas, las fijaciones y los pedales limpios e inspeccione el desgaste regularmente: las calas desgastadas deben reemplazarse para evitar liberaciones impredecibles. Use piezas de recambio genuinas Shimano y los lubricantes recomendados para un rendimiento óptimo.

La posición de la cala es ajustable: hasta 20 mm en sentido longitudinal y 5 mm en lateral. Apriete provisionalmente los tornillos de la cala, practique enganchar/desenganchar, refine la posición y luego apriete los tornillos de forma segura con una llave Allen de 4 mm. La tensión del muelle se ajusta con tornillos bajo cada fijación; iguale la tensión entre izquierda y derecha usando los indicadores y contando las vueltas.

Consejos de mantenimiento

  • Retire las cubiertas de goma para acceder a los orificios de montaje de las calas.
  • Reemplace las calas cuando la liberación se vuelva difícil o visiblemente más floja comparada con una nueva.
  • Use las herramientas correctas: llave de 15 mm para montar los pedales, llave Allen de 4 mm para los tornillos de las calas.
  • Asegúrese de que los reflectores estén instalados y limpios para conducción nocturna.

Notas:

  • Practique la liberación repetidamente hasta que sea natural y segura.
  • No use calas de liberación múltiple para estilos de conducción que impliquen tirar hacia arriba o saltos.
  • Si el ajuste requiere desmontaje completo (retirada del perno de la placa del muelle), consulte a un distribuidor profesional.

Buscar: 370 Manuales en línea

Search Subtract

Escribe la marca o modelo

© Copyright 2024 Manual.ly
